矩形非金屬膨脹節

Henan Zhongyue Valve Manufacturing Co. Ltd
— 波紋補償器系列—

矩形非金屬膨脹節

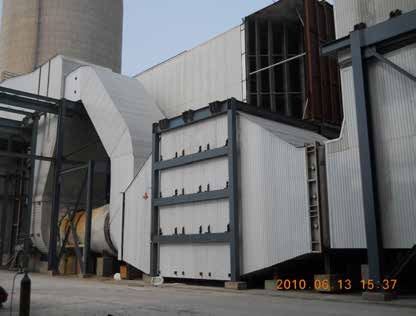

非金屬補償器是由柔性補償件、法蘭或者接管、保溫隔熱材料及螺栓拉桿等構成，可以在較小的尺寸范圍內提供較大的軸向、角向和側向位移。特性是無反推力，主體材料為玻璃纖維織物及其涂覆制品，無力的傳遞。使用非金屬補償器可簡化設計，避免使用大的支架，節省大量的材料和勞動力。繼而起到消聲減震（纖維織物和保溫棉本身具有吸聲減震的作用，能有效地減少鍋爐、風機等系統的噪聲和震動）的作用。同時具備優良的耐高溫、耐腐蝕和密封性能，采用有機硅、氟等高分子材料涂覆處理，具有優良的耐高溫、耐腐蝕和密封性能。安裝維修方便。

非金屬補償器（非金屬膨脹節）性能特點

非金屬補償器主要由柔性補償件（非金屬材料）、兩端連接件（法蘭或端管）、調整件（螺紋拉桿）及保溫隔熱材料組成。主要用于輸送粉塵、氣體、煙氣、煤氣及其它氣體補償管道系統因溫度變化、機械振動及基礎下沉所引起的位移補償。

• 補償熱膨脹：非金屬補償器（非金屬膨脹節）可以在較小的尺寸范圍內提供較大的多維方向補償。

• 補償安裝誤差：由于管道連接中，系統誤差在所難免，非金屬補償器（非金屬膨脹節）可以較好地消除安裝誤差。

• 消聲隔震：纖維織物、保溫棉本身具有吸聲、隔絕震動傳遞的功能，能有效地減小鍋爐、風機等系統的噪聲和震動。

• 無反推力：由于主體材料為纖維織物，無力的傳遞。用非金屬膨脹節可簡化設計。

• 密封性能好：在各種介質作用下，具有良好的密封性。安裝維修方便。

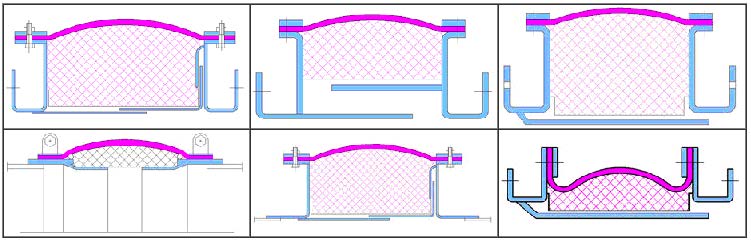

非金屬補償器（非金屬膨脹節）常用的六種結構型式

補償段長度 (h/
mm)

100

200

250

300

350

400

450

500

550

600

650

700

800

900

補償量 (mm)

軸向位移 (x/mm)

-30

-50

-75

-85

-105

-125

-130

-140

-165

-175

-195

-205

-225

-240

+15

+20

+30

+36

+45

+50

+55

+58

+62

+66

+70

+74

+80

橫向位移
(y/mm)

±10

±15

±25

±30

±45

±50

±60

±68

±70

±73

±75

±80

±85

±90

工作溫度 (t℃ )

a=100-200，b=200-300，c=300-450，d=450-500，
e=500-600，f=600-700，g=700-100

工作壓力 P(Kpa)

±10~±300，如用戶要求，超范圍壓力，可另行設計。

流速

a-b

v=8-15

c-d

v8=-20

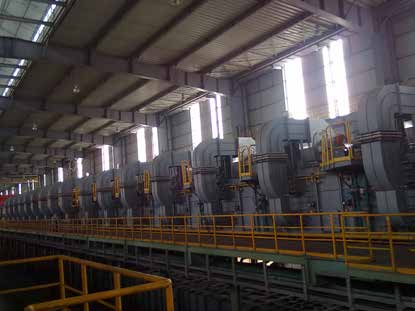

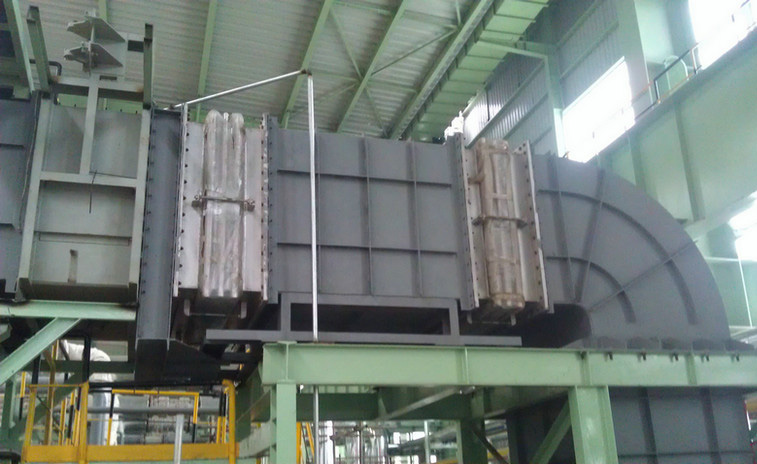

非金屬補償器（非金屬膨脹節）應用范圍

• 燃氣輪機排氣管道

• 脫硫系統

• 各種工業的煙風道、排氣系統

• 燃煤鍋爐、循環硫化床鍋爐以及余熱鍋爐的煙風道

矩形金屬波紋管膨脹節應用范圍

矩形金屬膨脹節用于燃氣渦輪排氣系統，渦輪機或者冷凝器的連接部位，熱水器的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及大型管道系統。

矩形金屬波紋管膨脹節設計主意事項

指定膨脹節的軸向位移以表明應用在膨脹節上的位移方向是非常重要的，尤其是大型的矩形管道上。當橫向位移應用在“關鍵部位”要配合等量的軸向位移，這樣要比僅僅是橫向位移應用在“非關鍵部位”這種情況的效果要好很多。在許多實例中，一個較長的復式的矩形金屬膨脹節是******的實際解決方案。矩形金屬膨脹節的原材料選材范圍非常廣泛，包括 300 系列奧氏體不銹鋼，和高鎳合金。

矩形金屬波紋管膨脹節使用

矩形非金屬膨脹節

矩形非金屬膨脹節
