圓形閘門

Henan Zhongyue Valve Manufacturing Co. Ltd
— 閥門系列—

圓形閘門

圓形閘門

注：1. 預埋鋼板的地腳錨鉤應焊接牢固，預埋鋼板用戶自備 2. 如與管道上的標準法蘭連接時，請在訂貨時說明；

3. 閘板為平板結構，也可做成球面結構，其安裝尺寸不變

4. 與管道法蘭的連接尺寸按 GB/T17241.6-98 標準執行

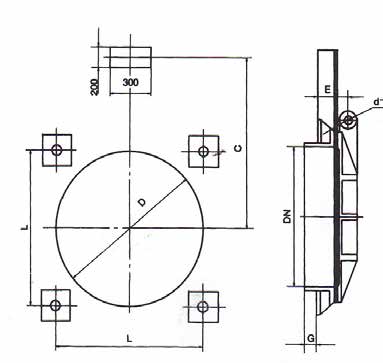

SY（T）Z-200~1200 圓閘門外形及安裝尺寸表

尺寸通徑 DN	基礎尺寸							螺栓
尺寸通徑 DN	C	D	E	G	L	4-d	D1	4-M
Ф200	440~3000	270	95	93	220	4-Ф6	Ф18	4-M16
Ф300	550~3000	380	95	100	300	4-Ф20	Ф18	4-M20
Ф400	750~3000	480	95	100	400	4-Ф22	Ф18	4-M22
Ф500	900~3000	580	110	105	500	4-Ф24	Ф22	4-M24
Ф600	1050~3000	680	110	120	600	4-Ф24	Ф22	4-M24
Ф700	1200~3000	780	120	120	700	4-Ф24	Ф22	4-M24
Ф800	1350~3000	890	120	120	800	4-Ф30	Ф25	4-M30
Ф900	1510~3000	990	135	120	900	4-Ф30	Ф25	4-M30
Ф1000	1650~3000	1090	135	140	1000	4-Ф30	Ф25	4-M30
Ф1200	1950~3000	1300	140	160	1200	4-Ф36	Ф25	4-M36

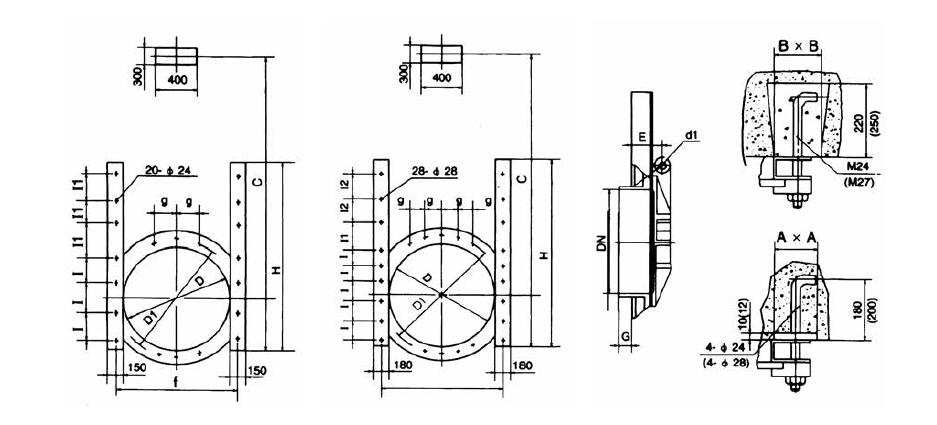

尺寸通徑 DN	基礎尺寸
尺寸通徑 DN	Ｇ	Ｄ	Ｇ	Ｅ	D1	F	I	I1	I2	C	H	D1
1300		1400	100	160		1470	360	250	550	2100~3000	2530	Ф25
1400		1500	100	160		1570	380	250	600	2300~3000	2630	Ф25
1500	250	1600	100	210	Ф1675	1680	400	250	650	2400~3000	2850	Ф32
1600	265	1700	100	210	Ф1775	1780	440	250	700	2550~3000	3070	Ф32
1700	285	1800	110	210	Ф1870	1880	450	250	750	2700~3000	3200	Ф32
1800	300	1900	110	220	Ф1970	1980	480	250	800	2850~3000	3390	Ф32
1900	385	2000	130	220	2080	2100	500	260	450	3050	3210	Ф32
2000	400	2100	130	220	2180	2200	600	260	450	3200	3270	Ф32
2100	350	2200	130	250	2280	2250	420	270	520	3400	3510	Ф40
2200	366	2300	150	250	2380	2350	450	270	560	3500	3740	Ф40
2300	380	2430	150	250	2600	2450	470	270	580	3700	3880	Ф40
2400	400	2530	150	260	2700	2560	500	270	610	3900	4090	Ф40
2500	410	2630	170	260	2800	2660	500	280	630	4000	4140	Ф40
2600	430	2730	170	260	2900	2780	520	280	660	4100	4300	Ф46
2700	450	2850	180	280	3000	2890	540	290	680	4200	4450	Ф46
2800	460	2950	180	280	3100	2990	560	290	710	4500	4610	Ф46
2900	480	3050	200	300	3200	3100	580	300	730	4700	4760	Ф46
3000	500	3150	200	300	3300	3200	600	300	760	5000	4920	Ф46

注：1. 預埋鋼板的地腳錨鉤應焊接牢固，預埋鋼鐵用戶自備； 2. 如與管道上的標準法蘭連接時，請在訂貨時說明；

3. 閘板為平板結構，也可做成球面結構，其安裝尺寸不變；

4. 與管道法蘭的連接尺寸按 GB/T17241.6-98 標準執行。
