電動矩形風量調節閥 FD941HWX-1C（矩形）

Henan Zhongyue Valve Manufacturing Co. Ltd
— 閥門系列—

電動矩形風量調節閥 FD941HWX-1C（矩形）

電動矩形風量調節閥 FD941HWX-1C（矩形）

電動矩形通風蝶閥廣泛應用于冶金、礦山、建材、化工熱電等行業中管道流動介質的控制，能準確的對流動進行大、小的調節及切斷。

結構特點

本閥采用優質鋼板焊接，具有重量輕、剛度好、結構緊湊、耐溫、防腐、耐磨、口徑大、漏風率小的特點。密封材料為不銹鋼（H）、橡膠（X）、本體材料（W）三種。

性能參數

工作壓力	0.1MPa
適用溫度	≤ 350℃
介質流速	≤ 28m/s
適用介質	煙氣、空氣、粉塵、氣體、高溫氣體等

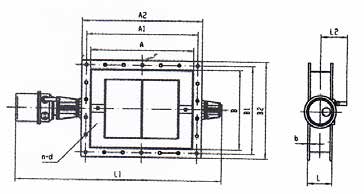

外形尺寸表

A×B	A1×B1	A2×A1	B	L	n-d	L1	L2	電動裝置	功率（kw）	質量（kg）
400×200	465×265	500×300	12	190	12-Ф15	1280	280	WQ10	0.06（kw）	90
400×250	465×315	500×350								96
400×320	465×385	500×420								118
500×200	565×265	600×300			14-Ф15	1385				113
500×250	565×315	600×350								122
500×320	565×385	600×420								128
500×400	565×465	600×500								153
630×250	710×330	750×370	14	210	16-Ф17	1550		WQ20		149
630×320	710×400	750×440								162
630×400	710×480	750×520								176
630×500	710×580	750×620			20-Ф17					189
800×320	880×400	920×440			18-Ф17	1735				184
800×400	880×480	920×520			18-Ф17					213
800×500	880×580	920×620			22-Ф17					247
800×630	880×710	920×750			22-Ф17					289
1000×320	1080×400	1120×440		250	20-Ф17	1825				270
1000×400	1080×480	1120×520			20-Ф17					302
1000×500	1080×580	1120×620			24-Ф17			WQ60	0.09（kw）	327
1000×630	1080×710	1120×750			24-Ф17					400
1000×800	1080×880	1120×920			28-Ф17					462
1250×400	1330×480	1370×520	16		24-Ф17	2065				363
1250×500	1330×580	1370×620			28-Ф17					430
1250×630	1330×710	1370×750			28-Ф17		360	WQ30	0.18（kw）	504
1250×800	1330×880	1370×920			32-Ф17					552
1250×1000	1330×1080	1370×1120			36-Ф17					640
1600×500	1695×595	1740×640		300	34-Ф19	2475				588
1600×630	1695×725	1740×770			34-Ф19					622
1600×800	1695×895	1740×940			38-Ф19			WQ120	0.37（kw）	732
1600×1000	1695×1095	1740×1140			42-Ф19					819
1600×1250	1695×1345	1740×1390			46-Ф19					955
2000×800	2095×895	2140×940	18		44-Ф19	2900				896
2000×1000	2095×1095	2140×1140			48-Ф19		380	WQ250	0.55（kw）	93
2000×1250	2095×1390	2140×1390			52-Ф19		380	WQ250	0.55（kw）	1149
