    J744/J644 液動 / 氣動角式排泥閥

    J744/J644 液動 / 氣動角式排泥閥
    該閥主要用于自來水公司各類水池，排除池底泥沙和污物。該閥設計合理，使用 方便、密封性能好，經久耐用。該閥由液壓缸和角式截止閥兩部分組成，液壓缸作為 動力帶動閥板升降，開啟一般只需 3 秒鐘，可清理水池內泥沙和污物，清理后關閉閥 板，無泄漏，維修方便。該閥必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥， 一般水池可裝 2-10 臺一排安裝，同時氣動開關，驅動液可用清水或氣。

    主要技術參數



    工作壓力

    1.0MPa

    介質

    水

    適用溫度

    常溫

    液壓缸工作壓力

    0.3-0.6MPa

    液壓缸工作液

    氣、油、防銹水

    主要零部件材料


    名稱

    材料

    閥體

    HT200/QT450

    液壓缸

    碳鋼、不銹鋼

    缸蓋

    丁腈橡膠

    閥板

    HT200/ 不銹鋼

    閥桿

    不銹鋼

    密封皮碗

    耐磨丁腈橡膠

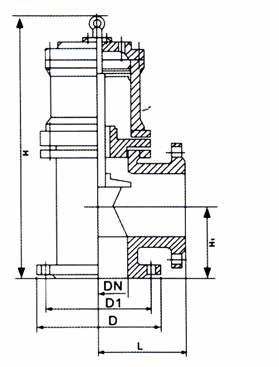

    主要數據（mm）


    規格

    D

    D1

    L

    H1

    H

    Z-Ф

    進液接管

    80

    195

    160

    135

    115

    460

    4-18

    1/2

    100

    215

    180

    145

    125

    500

    8-18

    1/2

    150

    280

    240

    185

    155

    630

    8-23

    1/2

    200

    335

    295

    225

    185

    750

    8-23

    1/2

    250

    390

    350

    250

    245

    835

    12-23

    1/2

    300

    440

    400

    280

    240

    970

    12-23

    1/2

    350

    500

    460

    340

    275

    1110

    16-23

    1/2

    400

    565

    515

    345

    310

    1220

    16-25

    1/2

    注：連接法蘭按照國標（后有附表）
