HH44T/X 旋啟式止回閥

HH44T/X 旋啟式止回閥

該閥閥瓣繞軸作旋轉運動，動作可靠，流體阻力小，適用于較大口徑和管道，可水平或垂直安裝，主要用于供水、石油等管道使用。

技術參數

公稱壓力（MPa）	試驗壓力（MPa）	工作溫度（℃）	適用介質
1.0	1.5	≤ 120	水、油等

主要零部件材料表

名稱	材料
閥體、閥蓋、閥瓣	灰鑄鐵、鑄鋼
銷軸	不銹鋼
墊片	石棉板

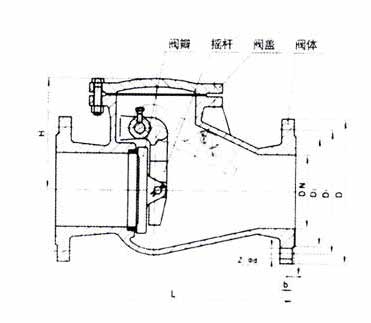

主要數據（mm）

規格	L	H	D	D1	D2	z-Фd
50	230	137	160	125	100	4-Ф18
65	290	142	480	145	120	4-Ф18
80	310	161	195	160	135	4-Ф18
100	350	178	215	180	155	8-Ф18
125	400	183	245	210	185	8-Ф23
150	480	203	280	240	210	8-Ф23
200	500	233	335	295	265	8-Ф23
250	550	262	390	350	320	12-Ф23
300	620	299	440	400	368	12-Ф23
350	720	350	500	460	428	16-Ф23
400	820	392	565	515	482	16-Ф25
450	900	448	615	565	532	20-Ф25
500	980	485	670	620	585	20-Ф25
600	1300	525	780	725	685	20-Ф30
700	-	-	895	840	800	24-Ф30
800	-	-	1010	950	905	24-Ф33
注：連接法蘭按照國標（后有附表）
