規格

Ф1

Ф2

Ф3

L

H

重量（kg）

毫米 mm

英寸 inch

65

2.5

125

55

80

58

-

4

80

3

140

70

95

70

-

8

100

4

160

80

110

85

10

15

125

5

190

104

135

95

12

19

150

6

212

130

160

100

24

23

200

8

266

160

216

150

30

30

250

10

322

214

266

152

52

41

300

12

370

252

310

160

74

51

350

14

430

302

360

180

77

67

400

16

484

346

408

185

100

95

450

18

534

396

460

225

100

124

500

20

588

448

510

250

105

155

600

24

688

548

610

285

128

210

700

28

806

644

710

310

155

312

800

32

910

711

810

340

185

453

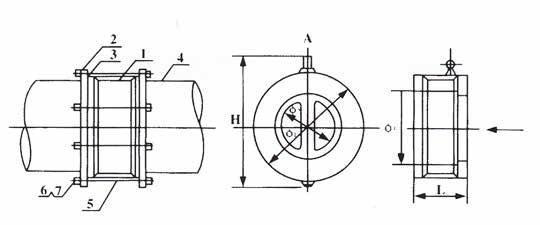

注：H 為閥板開啟時超越閥體寬度 表中配用管道法蘭符合 GB/T9115.1-2000 標準
安裝臥管道 A 向上垂直左右偏差不得超過 3°，安裝立管道不受角度限制
