— 松套伸縮接頭系列—

VSSJA-1/BF 單法蘭松套限位伸縮接頭

VSSJA-1/BF 單法蘭松套限位伸縮接頭

一、主要功能

本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于 250℃的蒸汽和顆粒粉狀等介質。

二、功能介紹

單法蘭式限位伸縮接頭，型號

VSSJA-1(GB/T12465-1999) 或 BF(GB/T12465-2007) 型，它是由松套伸縮接頭和一

個限位短管組合而成。它能防止管道因超量位移導致補償接頭的泄露或損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

優點：安裝方便快捷、密封可靠、維修方便。特點：實現了管道一邊法蘭連接，一邊為焊接的不一致性的方便連接。

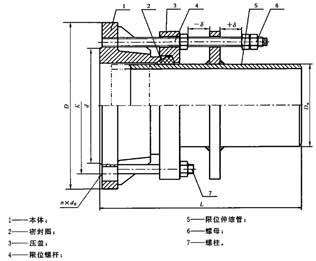

三、外形尺寸表

VSSJA-1/BF VSSJA-2/B2F法蘭松套限位伸縮接頭基本尺寸（PN 0.6 1.0 MPa）

公稱尺寸 DN	管子外徑 DW		外形尺寸			伸縮量 δ	法蘭連接尺寸
	DW	Do	L	L2	L1		0.6Mpa			1.0Mpa
	DW	Do	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-ф14	185	145	4-ф18
80	89	89					190	150	4-ф18	200	160	8-ф18
100	108	108					210	170		220	180
100	114	114					210	170		220	180
125	133	133					240	200	8-ф18	250	210
125	140	140					240	200		250	210
150	159	159					265	225		285	240	8-ф22
150	168	168					265	225		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-ф18	395	350	12-ф22
300	325	325	350	370	130	±32.5	440	395	12-ф22	445	400	12-ф22
350	377	377					490	445	12-ф22	505	460	16-ф22
400	426	426					540	495	16-ф22	565	515	16-ф26
450	480	480					595	550	16-ф22	615	565	20-ф26
500	530	530					645	600	20-ф22	670	620	20-ф26
600	630	630					755	705	20-ф26	780	725	20-ф30
700	720	720					860	810	24-ф26	895	840	24-ф30
800	820	820	590	600	220	±65	975	920	24-ф30	1015	950	24-ф33
900	920	920					1075	1020	24-ф30	1115	1050	28-ф33
1000	1020	1020					1175	1120	28-ф30	1230	1160	28-ф36
1200	1220	1220					1405	1340	32-ф33	1455	1380	32-ф39
1400	1420	1424		640			1630	1560	36-ф36	1675	1590	36-ф42
1600	1620	1624					1830	1760	40-ф36	1915	1820	40-ф48
1800	1820	1824					2045	1970	44-ф39	2115	2020	44-ф48
2000	2020	2026					2265	2180	48-ф42	2325	2230	48-ф48
2200	2220	2226					2475	2390	52-ф42	2550	2440	52-ф56
2400	2420	2426					2685	2600	56-ф42	2760	2650	56-ф56
2600	2620	2626	600	710	240	±70	2905	2810	60-ф48	2960	2850	60-ф56
2800	2820	2826					3115	3020	64-ф48	3180	3070	64-ф56
3000	3020	3026					3315	3220	68-ф48	3405	3290	68-ф56
3200	3220	3230					3525	3430	72-ф48	-	-	-
3400	3420	3432					3735	3640	76-ф48	-	-	-
3600	3620	3632					3970	3860	80-ф56	-	-	-

VSSJA-1/BF VSSJA-2/B2F法蘭松套限位伸縮接頭基本尺寸（PN 1.6 2.5Mpa）

公稱尺寸 DN	管子外徑 DW		外形尺寸			伸縮量 δ	法蘭連接尺寸
	DW	Do	L	L2	L1		1.6Mpa			2.5Mpa
	DW	Do	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	185	145	4-ф18	185	145	8-ф18
80	89	89					200	160	8-ф18	200	160	8-ф18
100	108	108					220	180		235	190	8-ф22
100	114	114					220	180		235	190	8-ф22
125	133	133					250	210	8-ф18	270	220	8-ф26
125	140	140					250	210	8-ф18	270	220
150	159	159					285	240	8-ф22	300	250
150	168	168					285	240	8-ф22	300	250
200	219	219					340	295	12-ф22	360	310	12-ф26
250	273	273					405	355	12-ф26	425	370	12-ф30
300	325	325	350	370	130	±32.5	460	410	12-ф26	485	430	16-ф30
350	377	377					520	470	16-ф26	555	490	16-ф33
400	426	426					580	525	16-ф30	620	550	16-ф36
450	480	480					640	585	20-ф30	670	600	20-ф36
500	530	530					715	650	20-ф33	730	660	20-ф36
600	630	630					840	770	20-ф36	845	770	20-ф39
700	720	720					910	840	24-ф36	960	875	24-ф42
800	820	820	590	600	220	±65	1025	950	24-ф39	1085	990	24-ф48
900	920	920					1125	1050	28-ф39	1185	1090	28-ф48
1000	1020	1020					1255	1170	28-ф42	1320	1210	28-ф55
1200	1220	1220					1485	1390	32-ф48	1530	1420	32-ф55
1400	1420	1424		640			1685	1590	36-ф48	1755	1640	36-ф60
1600	1620	1624					1930	1820	40-ф55	1975	1860	40-ф60
1800	1820	1824					2130	2020	44-ф55	2195	2070	44-ф68
2000	2020	2026					2345	2230	48-ф60	2425	2300	48-ф68

本產品執行標準 GB/T12465-2007, 適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于 250℃的蒸汽和顆粒粉狀等介質管路的松套補償接頭的設計、制造和驗收。

主要分為三大類接頭：松套伸縮接頭、松套限位伸縮接頭、松套傳力接頭。

二、產品型號編制說明

主體材料代號	G	Q	N
材料名稱	碳鋼	球墨鑄鐵	不銹鋼

密封圈材料代號	NBR	CR	NR	FPM
材料名稱	丁腈橡膠	氯丁橡膠	天然橡膠	氟橡膠

三、主要金屬零件材料表

零件名稱	材料
本體、限位短管、短管法蘭、壓蓋	名稱	牌號	標準號
	碳素結構鋼	Q235A、Q235B	GB/T700-1988
	優質碳素結構鋼	20、35、45	GB/T699-1999
	球墨鑄鐵	QT400-15、QT450-10	GB/T1348-1988
	不銹鋼	0Cr18Ni9、00Cr17Ni14Mo2 304、316L、316	GB/T3280-1992 GB/T4237-1992
螺栓、傳力螺桿、螺柱、螺母	碳素結構鋼	Q235A	GB/T700-1988
	優質碳素結構鋼	35、45	GB/T699-1999
	不銹鋼	0Cr18Ni9、00Cr17Ni14Mo2 1Cr18Ni9Ti、304、316L、316	GB/T1220-1992

四、密封圈用橡膠材料

名稱	膠料代號	標準號	適用介質
橡膠	GPL70	HG/T309-1-2000	海水、淡水、冷水、空氣、飲用水、生活污水
	SL70	HG/T3093-1988	原油、成品油
	G70	HG/T3092-1988	燃氣
	FN70	HG/T3098-2001	燃油
	RS70	HG/T3097-1989	110℃
	F70	AMS7278B-1982	蒸汽

五、密封材料耐介質性能

介質	介質	氯	天然橡膠	氟橡膠
濃硝酸	×	×	×	△
濃硫酸	×	×	×	○
濃鹽酸	×	△	-	△
濃磷酸	×	△	-	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	×	○
稀硫酸	△	△	△	△
稀鹽酸	×	○	△	△
稀醋酸	×	×	×	△
稀氫氧化鈉	○	○	△	×
氨水	△	△	△	○
笨	×	×	×	○
汽油	○	○	×	○
石油	△	√	×	○
四氧化碳	○	×	-	○
二硫化碳	○	×	-	-
乙醇	○	○	○	○
甲酚	×	△	-	△
丙腈	×	△	-	×
丁醇	☆	☆	○	☆
丁二烯	○	-	-	-
水	○	○	○	○
海水	○	○	√	○
工作溫度	-30-120℃	-40-120℃	-50-80℃	-20-250℃
代號	N	C	R	F
備注 :	“○”- 可用，壽命較長；“△”- 可用，壽命一般；“√”- 可用，壽命較短； “×”- 不可用； “-”- 不推薦； “☆”- 任何濃度均可用；
