CS 型熱力管道伸縮器

一、適用范圍：

CS 型熱力管道伸縮器

產品適用于輸送溫度不高于 450 度的蒸汽和熱水管線上。

二、功能介紹：

熱力管道伸縮器型號 CS 型，它是由伸縮套、壓盤和伸縮體組合而成。主要用在蒸汽管道上面，補償蒸汽管道因熱脹冷縮產生的位移。

優點：伸縮量大、安裝簡單方便、維護方便特點：耐高溫、耐高壓

三、安裝注意事項：

1、安裝前松開壓盤螺栓，將伸縮器拉長至***大長度（安裝長度）（見右表），然后對角法擰緊螺栓，切勿壓扁。

2、本伸縮器應安裝在管道的直線段上兩個固定支架之間，為保證伸縮器正常伸縮并防止拉脫，應設有導向支架和擋件。

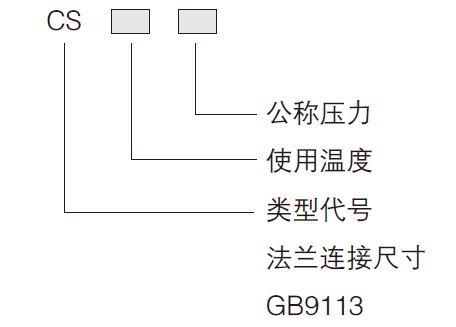

型號意義

公稱通徑 DN	伸縮量	***小長度 Lmin	***大長度 Lmax	安裝長度 L
40	250	400	650	650
50	250	400	650	650
65	250	420	670	670
80	250	420	670	670
100	250	435	685	685
125	250	435	685	685
150	250	435	685	685
200	260	460	720	720
250	260	460	720	720
300	270	490	760	760
350	270	490	760	760
400	280	520	800	800
450	280	520	800	800
500	300	550	850	850
600	310	570	880	880
700	320	605	925	925
900	330	640	970	970
1000	350	700	1050	1050
1200	360	740	1100	1100
1400	370	780	1150	1150
1600	380	820	1200	1200

序號	名稱	數量	材料
1	伸縮體	1	Q235、不銹鋼
2	壓盤	1	Q235、不銹鋼
3	伸縮套	1	Q235、不銹鋼
4	密封圈	1	氟橡膠、石墨盤根
5	螺栓	Ｎ	Q235A、35、不銹鋼
6	螺母	N	Q235、不銹鋼
7	外層	1	熱力油漆噴漆

型號意義說明

說明：我公司生產的套管式伸縮器可為城鎮自來水塔、泵房、水表及閥門安裝拆換提供極大的方便，以及對長距離管道因溫差引起的伸縮問題，起到了良好的填補作用，代替了 U 型管。此產品可用于給排水工程方面，用于熱力工程方面的，一般溫度按 250℃，壓力按 1.6MPa 出廠。同時也可根據用戶的需求而生產特殊參數系列的產品，以滿足于煤氣、石油、化工、水電等領域，其連接形式有：雙盤式、插盤式、承盤式；法蘭連接尺寸按現行國家標準，可按用戶要求加防拉脫限位螺栓。

安裝注意事項

1. 安裝應在***大與***小長度之間，可根據實際情況進行調整。

2. 安裝時，松開填料壓盤各螺栓，調整好安裝長度、并將兩端與管子（或閥門、水表）按設計要求安裝好，再檢查填料是否放好，***后壓上填料壓盤，用對角法擰緊螺栓切勿壓偏，使其起到止漏作用。

3. 伸縮器安裝在止回閥后。

4. 伸縮器兩端必須設置支墩，它本身不承受軸向壓力，必要時可加防拉脫。
