氣動雙法蘭式蝶閥

Henan Zhongyue Valve Manufacturing Co. Ltd
— 閥門系列—

氣動雙法蘭式蝶閥

全金屬密封蝶閥，是我公司高新技術開發研制的一種全新結構的蝶閥。該閥*** 高壓力等級達（10.0MPa）適用溫度 -20℃ ~+350℃，***大公稱通徑目前已制造到 DN2400。

我廠在研制全金屬密封蝶閥中，發明了三偏心斜錐面全金屬密封圈，密封性能佳，并且能適應介質壓力及溫度突然變化的場合。

該蝶閥一般是全金屬結構，不含任何石棉、石墨類軟墊料，不會造成對介質的污染，所以特別適用石化、發電、冶金、制藥、飲料、工業的要求。

全金屬密封蝶閥一般采用手柄、蝸輪、氣動、液動、電動五種傳動方式。這種閥門與管道的連接形式一般為法蘭式和對夾式兩種。全金屬硬密封蝶閥的閥體分為鑄鋼和焊接兩種形式，這種結構型式的蝶閥如果把

全金屬密封圈換成四氟乙烯作為密封材料，就可成為四氟密封蝶閥。此種蝶閥可以達到零泄露。

蝶板密封圈采用全金屬密封圈。閥座密封面采用本體或直接堆焊材料，密封性能可靠。

產品技術參數：

公稱壓力	0.6MPa	1.0MPa	1.6MPa
公稱通徑	40~3200mm	40~3200mm	40~1000mm
密封試驗	0.66MPa	1.10MPa	1.76MPa
殼體試驗	0.9MPa	1.5MPa	2.4MPa
適用溫度	不銹鋼：≤ 350℃
適用介質	淡水、污水、海水、食品、各種油、蒸汽、煤氣、酸、堿
驅動方式	蝸輪傳動、手動、電動、氣動

主要零件材料：

閥體	球墨鑄鐵、鑄鋼、不銹鋼
閥座	不銹鋼
蝶板	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
閥桿	2Cr13/304L/316L
襯套	銅、合金

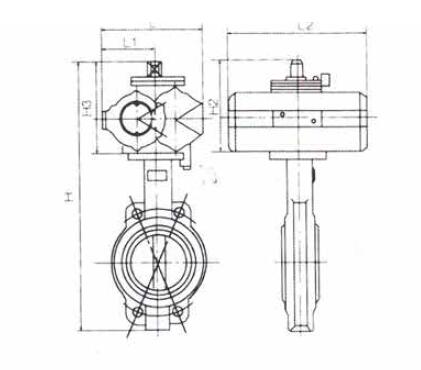

規格 DN	H1	H2	H3	L2	伸縮閥 L1	Ф/D1	1.0MPa					1.6MPa
規格 DN	H1	H2	H3	L2	伸縮閥 L1	Ф/D1	H	D	D1	n-d	螺栓	H	D	D1	n-d	螺栓
100	115	242	248	127	190±15	150	605	220	180	8-Ф18	8-M16	482	220	180	8-Ф18	8-M16
125	130	245	248	140	200±15	150	623	250	210	8-Ф18	8-M16	500	250	210	8-Ф18	8-M16
150	145	277	248	140	210±15	150	670	285	240	8-Ф22	8-M20	547	285	240	8-Ф18	8-M16
200	175	320	333	152	230±15	200	828	340	295	8-Ф22	8-M20	653	340	295	12-Ф22	12-M20
250	210	350	333	165	250±15	200	893	395	350	12-Ф22	12-M20	722	405	355	12-Ф26	12-M24
300	240	405	342	178	270±15	250	987	445	400	12-Ф22	12-M20	827	460	410	12-Ф26	12-M24
350	262	438	342	190	290±20	250	1042	505	460	16-Ф22	16-M20	885	520	470	16-Ф26	16-M24
400	290	480	342	216	310±20	320	1112	565	515	16-Ф26	16-M24	1000	580	525	16-Ф30	16-M27
450	315	505	342	222	330±20	320	1162	615	565	20-Ф26	20-M24	1052	640	585	20-Ф30	20-M27
500	350	540	342	229	350±25	320	1232	670	620	20-Ф26	20-M24	1122	715	650	20-Ф33	20-M30
600	400	640	437	267	390±30	500	1477	780	725	20-Ф30	20-M27	1215	840	770	20-Ф36	20-M33
700	460	720	437	292	430±30	500	1617	895	840	24-Ф30	24-M27	1360	910	840	24-Ф36	24-M33
800	520	770	383	318	470±35	500	1673	1015	950	24-Ф33	24-M30	1580	1025	950	24-Ф39	24-M36
900	570	830	383	330	510±35	500	1783	1115	1050	28-Ф33	28-M30	1670	1125	1050	28-Ф39	28-M36
1000	640	900	383	410	550±40	500	1923	1230	1160	28-Ф36	28-M33	1810	1255	1170	28-Ф42	28-M39
1200	771	1029	383	470	630±40	500	2183	1455	1380	32-Ф39	32-M36	2085	1485	1390	32-Ф54	32-M48
1400	880	1175	408	530	710±50	500	2463	1675	1590	36-Ф42	36-M39	注：閥門設計制造按國家標準： GB12238-89 閥門結構長度按國家標準： GB12221-89 法蘭連接尺寸按國家標準： GB/T9115.1-2000 GB/T172416-98 閥門壓力試驗按國家標準： GB/T13927-92 表中 L2 尺寸為伸縮蝶閥安裝長度及伸縮量電動和氣動部分尺寸根據所用電動裝置的廠家的型號而改變。
1600	980	1260	408	600	790±50	500	2648	1915	1820	40-Ф48	40-M42
1800	1100	1380	408	670	870±60	500	2888	2115	2020	44-Ф48	44-M42
2000	1278	1525	408	760	950±60	500	3211	2325	2230	48-Ф48	48-M42
2200	1512	1519	408	800		500	3506	2550	2440	52-Ф56	52-M52
2400	1768	1748	408	900		610	3924	2760	2650	56-Ф56	56-M52
2600	1868	1847	430	1000		610	4145	2960	2850	60-Ф56	60-M52
2800	1968	1946	430	1100		610	4344	3180	3070	64-Ф56	64-M52
3000	2068	2048	430	1200		610	4546	3405	3290	68-Ф56	68-M56
