公稱壓力

0.6MPa

1.0MPa

1.6MPa

公稱通徑

40~3200mm

40~3200mm

40~1000mm

密封試驗

0.66MPa

1.10MPa

1.76MPa

殼體試驗

0.9MPa

1.5MPa

2.4MPa

適用溫度

橡膠：-46℃ ~+80℃ 氟橡膠：≤ 250℃ 氟塑料：≤ 230℃  不銹鋼：≤ 350℃

適用介質

淡水、污水、海水、食品、各種油、
蒸汽、煤氣、酸、堿

驅動方式

蝸輪傳動、手動、電動、氣動

閥體

灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

閥座

丁腈、丁基、氯丁、乙丙、氟橡膠、 硅橡膠、氟塑料、不銹鋼

蝶板

灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

閥桿

45#、2Cr13、304、316

襯套

鑄鋁青銅、氟塑料

O 型圈

各種橡膠

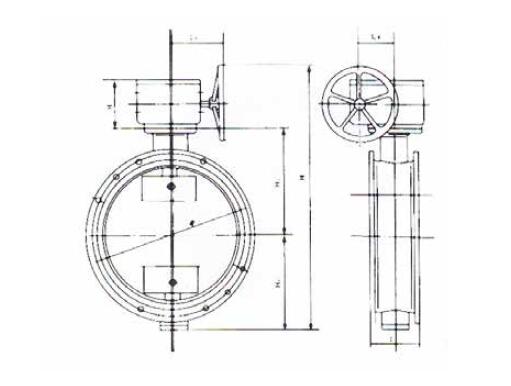

規格 DN

H1

H2

H3

L

Ф

0.6MPa

1.0MPa

1.6MPa

D

D1

n-d

螺栓

H

D

D1

n-d

螺栓

H

D

D1

n-d

螺栓

100

115

242

80

64

150

210

170

4-Ф18

4-M16

482

220

180

8-Ф18

8-M16

482

220

180

8-Ф18

8-M16

125

130

245

80

70

150

240

200

8-Ф18

8-M16

500

250

210

8-Ф18

8-M16

500

250

210

8-Ф18

8-M16

150

145

277

80

76

150

265

225

8-Ф18

8-M16

547

285

240

8-Ф22

8-M20

547

285

240

8-Ф18

8-M16

200

175

320

95

89

200

320

280

8-Ф18

8-M16

653

340

295

8-Ф22

8-M20

653

340

295

12-Ф22

12-M20

250

210

350

95

114

200

375

335

12-Ф18

12-M16

722

395

350

12-Ф22

12-M20

722

405

355

12-Ф26

12-M24

300

240

350

95

114

250

440

395

12-Ф22

12-M20

827

445

400

12-Ф22

12-M20

827

460

410

12-Ф26

12-M24

350

262

438

95

127

250

490

445

12-Ф22

12-M20

885

505

460

16-Ф22

16-M20

885

520

470

16-Ф26

16-M24

400

290

480

115

140

320

540

495

16-Ф22

12-M20

1000

565

515

16-Ф26

16-M24

1000

580

525

16-Ф30

16-M27

450

315

505

115

152

320

595

550

16-Ф22

16-M20

1052

615

565

20-Ф26

20-M24

1052

640

585

20-Ф30

20-M27

500

350

540

115

152

320

645

600

20-Ф22

20-M20

1122

670

620

20-Ф26

20-M24

1122

715

650

20-Ф33

20-M30

600

400

640

160

178

500

755

705

20-Ф26

20-M24

1215

780

725

20-Ф30

20-M24

1215

840

770

20-Ф36

20-M33

700

460

720

160

229

500

860

810

24-Ф26

24-M24

1360

895

840

24-Ф30

24-M27

1360

910

840

24-Ф36

24-M33

800

520

770

270

241

500

975

920

24-Ф30

24-M27

1580

1015

950

24-Ф33

24-M30

1580

1025

950

24-Ф39

24-M36

900

570

830

270

241

500

1075

1020

24-Ф30

24-M27

1670

1115

1050

28-Ф33

28-M30

1670

1125

1050

28-Ф39

28-M36

1000

640

900

270

300

500

1175

1120

28-Ф30

28-M27

1810

1230

1160

28-Ф36

28-M33

1810

1255

1170

28-Ф42

28-M39

1200

771

1029

285

360

500

1405

1340

32-Ф33

32-M30

2085

1455

1380

32-Ф39

32-M36

2085

1485

1390

32-Ф48

32-M42

1400

880

1175

425

390

500

1630

1560

36-Ф36

36-M33

2480

1675

1590

36-Ф42

36-M39

2480

1685

1590

36-Ф48

36-M42

1600

980

1260

425

440

500

1830

1760

40-Ф36

40-M33

2665

1915

1820

40-Ф48

40-M42

2665

1930

1820

40-Ф56

42-M48

1800

1100

1380

425

490

500

2045

1970

44-Ф39

44-M36

2905

2115

2020

44-Ф48

44-M42

2905

2130

2020

44-Ф56

44-M48

2000

1278

1525

425

540

500

2265

2180

48-Ф42

48-M39

3228

2325

2230

48-Ф48

48-M42

3228

2345

2230

48-Ф60

48-M48

2200

1512

1519

425

500

2475

2390

52-Ф42

52-M39

3456

2550

2440

52-Ф56

52-M48

2400

1768

1748

425

610

2685

2600

56-Ф42

56-M39

3941

2760

2650

56-Ф56

56-M48

2600

1868

1847

565

610

2905

2810

60-Ф48

60-M42

4280

2960

2850

60-Ф56

60-M48

2800

1968

1946

565

610

3115

3020

64-Ф48

64-M42

4479

3180

3070

64-Ф56

64-M48

3000

2068

2048

565

610

3315

3220

68-Ф48

68-M42

4681

3405

3290

68-Ф62

68-M56

注：電動和氣動部分尺寸根據所用電動裝置的廠家的型號而改變。
