    雙法蘭式雙向軟密封手動蝶閥

    雙法蘭式雙向軟密封手動蝶閥

    產品技術參數:


    公稱壓力

    0.6MPa

    1.0MPa

    1.6MPa

    公稱通徑

    40~3200mm

    40~3200mm

    40~1000mm

    密封試驗

    0.66MPa

    1.10MPa

    1.76MPa

    殼體試驗

    0.9MPa

    1.5MPa

    2.4MPa



    適用溫度

    橡膠:-46℃ ~+80℃ 氟橡膠:≤ 250℃ 氟塑料:≤ 230℃  不銹鋼:≤ 350℃

    適用介質

    淡水、污水、海水、食品、各種油、
    蒸汽、煤氣、酸、堿

    驅動方式

    蝸輪傳動、手動、電動、氣動

    主要零件材料:

    閥體

    灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

    閥座

    丁腈、丁基、氯丁、乙丙、氟橡膠、 硅橡膠、氟塑料、不銹鋼

    蝶板

    灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

    閥桿

    45#、2Cr13、304、316

    襯套

    鑄鋁青銅、氟塑料

    O 型圈

    各種橡膠

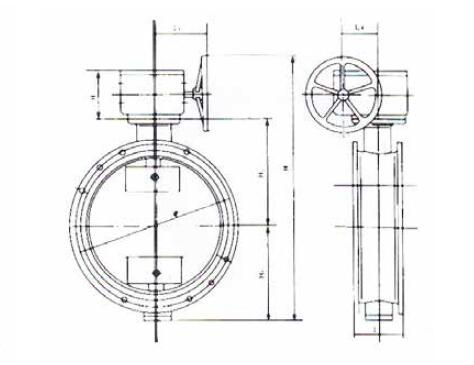

    規格 DN



    H1



    H2



    H3



    L2

    伸縮閥 L1



    Ф/D1

    1.0MPa

    1.6MPa

    H

    D

    D1

    n-d

    螺栓

    H

    D

    D1

    n-d

    螺栓

    100

    115

    242

    248

    127

    190±15

    150

    605

    220

    180

    8-Ф18

    8-M16

    482

    220

    180

    8-Ф18

    8-M16

    125

    130

    245

    248

    140

    200±15

    150

    623

    250

    210

    8-Ф18

    8-M16

    500

    250

    210

    8-Ф18

    8-M16

    150

    145

    277

    248

    140

    210±15

    150

    670

    285

    240

    8-Ф22

    8-M20

    547

    285

    240

    8-Ф18

    8-M16

    200

    175

    320

    333

    152

    230±15

    200

    828

    340

    295

    8-Ф22

    8-M20

    653

    340

    295

    12-Ф22

    12-M20

    250

    210

    350

    333

    165

    250±15

    200

    893

    395

    350

    12-Ф22

    12-M20

    722

    405

    355

    12-Ф26

    12-M24

    300

    240

    405

    342

    178

    270±15

    250

    987

    445

    400

    12-Ф22

    12-M20

    827

    460

    410

    12-Ф26

    12-M24

    350

    262

    438

    342

    190

    290±20

    250

    1042

    505

    460

    16-Ф22

    16-M20

    885

    520

    470

    16-Ф26

    16-M24

    400

    290

    480

    342

    216

    310±20

    320

    1112

    565

    515

    16-Ф26

    16-M24

    1000

    580

    525

    16-Ф30

    16-M27

    450

    315

    505

    342

    222

    330±20

    320

    1162

    615

    565

    20-Ф26

    20-M24

    1052

    640

    585

    20-Ф30

    20-M27

    500

    350

    540

    342

    229

    350±25

    320

    1232

    670

    620

    20-Ф26

    20-M24

    1122

    715

    650

    20-Ф33

    20-M30

    600

    400

    640

    437

    267

    390±30

    500

    1477

    780

    725

    20-Ф30

    20-M27

    1215

    840

    770

    20-Ф36

    20-M33

    700

    460

    720

    437

    292

    430±30

    500

    1617

    895

    840

    24-Ф30

    24-M27

    1360

    910

    840

    24-Ф36

    24-M33

    800

    520

    770

    383

    318

    470±35

    500

    1673

    1015

    950

    24-Ф33

    24-M30

    1580

    1025

    950

    24-Ф39

    24-M36

    900

    570

    830

    383

    330

    510±35

    500

    1783

    1115

    1050

    28-Ф33

    28-M30

    1670

    1125

    1050

    28-Ф39

    28-M36

    1000

    640

    900

    383

    410

    550±40

    500

    1923

    1230

    1160

    28-Ф36

    28-M33

    1810

    1255

    1170

    28-Ф42

    28-M39

    1200

    771

    1029

    383

    470

    630±40

    500

    2183

    1455

    1380

    32-Ф39

    32-M36

    2085

    1485

    1390

    32-Ф54

    32-M48

    1400

    880

    1175

    408

    530

    710±50

    500

    2463

    1675

    1590

    36-Ф42

    36-M39

    注:閥門設計制造按國家標準: GB12238-89
    閥門結構長度按國家標準: GB12221-89
    法蘭連接尺寸按國家標準: GB/T9115.1-2000 GB/T172416-98
    閥門壓力試驗按國家標準: GB/T13927-92
    表中 L2 尺寸為伸縮蝶閥安裝 長度及伸縮量 電動和氣動部分尺寸根據所用 電動裝置的廠家的型號而改變。

    1600

    980

    1260

    408

    600

    790±50

    500

    2648

    1915

    1820

    40-Ф48

    40-M42

    1800

    1100

    1380

    408

    670

    870±60

    500

    2888

    2115

    2020

    44-Ф48

    44-M42

    2000

    1278

    1525

    408

    760

    950±60

    500

    3211

    2325

    2230

    48-Ф48

    48-M42

    2200

    1512

    1519

    408

    800



    500

    3506

    2550

    2440

    52-Ф56

    52-M52

    2400

    1768

    1748

    408

    900



    610

    3924

    2760

    2650

    56-Ф56

    56-M52

    2600

    1868

    1847

    430

    1000



    610

    4145

    2960

    2850

    60-Ф56

    60-M52

    2800

    1968

    1946

    430

    1100



    610

    4344

    3180

    3070

    64-Ф56

    64-M52

    3000

    2068

    2048

    430

    1200



    610

    4546

    3405

    3290

    68-Ф56

    68-M56
